نصب و راه‌اندازی ویدئو وال چگونه انجام می‌شود؟

نصب صحیح نمایشگرهای بزرگ فقط به قرار دادن چند پنل یا نمایشگر کنار یکدیگر محدود نمی‌شود؛ کوچک‌ترین خطا در طراحی سازه، فاصله بین نمایشگرها، کابل‌کشی، توزیع برق یا تنظیم تصویر می‌تواند کیفیت نهایی کل مجموعه را تحت تأثیر قرار دهد. به همین دلیل نصب و راه‌اندازی ویدئو وال باید از مرحله بررسی محل آغاز شود و تا تست نهایی تصویر، ورودی‌ها و عملکرد تجهیزات ادامه پیدا کند. چه پروژه شما شامل نمایشگرهای LCD باشد و چه یک دیوار تصویری LED، انتخاب تجهیزات مناسب، اجرای سازه دقیق و انجام تنظیمات نرم‌افزاری اهمیت زیادی دارد. در این راهنما نصب ویدئو وال را مرحله‌به‌مرحله بررسی می‌کنیم تا مشخص شود نصب و راه اندازی ویدئو وال چگونه است و برای اجرای حرفه‌ای آن چه زیرساخت و تجهیزاتی موردنیاز است.

نصب و راه‌اندازی ویدئو وال شامل چه مراحلی است؟

مراحل نصب ویدئو وال شامل بررسی محل، اندازه‌گیری ابعاد، طراحی سازه، آماده‌سازی زیرساخت برق و شبکه، نصب پایه و نمایشگرها، کابل‌کشی، اتصال کنترلر یا پردازنده، تنظیم نرم‌افزار، کالیبراسیون تصویر و انجام تست نهایی است. هر یک از این مراحل باید با مرحله قبل هماهنگ باشد. به عنوان مثال اگر ابعاد نهایی ویدئو وال قبل از اجرای سازه مشخص نشده باشد، احتمال ایجاد مشکل در محل نصب یا دسترسی به تجهیزات افزایش پیدا می‌کند. در پروژه‌های حرفه‌ای، ابتدا نقشه چیدمان نمایشگرها تهیه می‌شود و تعداد ردیف‌ها و ستون‌ها، ابعاد سازه، مسیر کابل‌ها و محل تجهیزات کنترلی مشخص می‌گردد. سپس اجرای فیزیکی آغاز می‌شود و بعد از نصب نمایشگرها، بخش الکتریکی و سیگنال راه‌اندازی خواهد شد. بنابراین اگر سؤال شما این است که مراحل نصب ویدئو وال چیست، پاسخ را می‌توان در چند مرحله اصلی خلاصه کرد. آماده‌سازی محل، ساخت سازه، نصب نمایشگرها، اتصال برق و دیتا، اتصال پردازنده یا کنترلر، تنظیمات نرم‌افزاری، کالیبراسیون و در نهایت تست کامل سیستم. رعایت همین ترتیب باعث می‌شود عیب‌یابی آسان‌تر شود و احتمال آسیب به تجهیزات نیز کاهش پیدا کند.

پیش از نصب ویدئو وال چه مواردی باید بررسی شود؟

پیش از شروع نصب ویدئو وال، محل پروژه باید از نظر ابعاد، شرایط محیطی، فاصله مخاطب، مسیر کابل‌ها، استحکام محل نصب و امکان سرویس تجهیزات بررسی شود. این مرحله شاید در ظاهر ساده باشد اما یکی از مهم‌ترین بخش‌های پروژه است؛ زیرا بسیاری از مشکلاتی که پس از نصب مشاهده می‌شوند، در واقع نتیجه تصمیم‌گیری نادرست در مرحله طراحی و آماده‌سازی هستند.

ابعاد محل

ابتدا باید عرض و ارتفاع فضای قابل استفاده به‌دقت اندازه‌گیری شود. ابعاد ویدئو وال باید با تعداد نمایشگرها یا ماژول‌های مورد استفاده هماهنگ باشد و در اطراف مجموعه نیز فضای کافی برای نصب، تهویه و تعمیرات در نظر گرفته شود. در پروژه‌های LCD، اندازه هر نمایشگر و ضخامت قاب یا بزل اهمیت ویژه‌ای دارد؛ در پروژه‌های LED نیز ابعاد کابینت‌ها و رزولوشن ماژول‌ها باید از ابتدا در طراحی لحاظ شود.

فاصله دید

فاصله مخاطب از ویدئو وال روی انتخاب نوع نمایشگر و حتی اندازه تصویر تأثیر دارد. در نمایشگرهای LCD فاصله بیننده و اندازه تصویر باید به‌گونه‌ای باشد که خطوط اتصال بین پنل‌ها کمتر جلب توجه کنند. در نصب ویدئو وال LED، فاصله دید یکی از عوامل مهم در انتخاب Pixel Pitch است؛ هرچه مخاطب به نمایشگر نزدیک‌تر باشد، معمولاً استفاده از پیکسل‌پیت ظریف‌تر تصویر یکپارچه‌تری ایجاد می‌کند.

نور محیط

شدت نور محیط نیز باید قبل از انتخاب تجهیزات بررسی شود. نمایشگری که در یک اتاق کنترل کم‌نور عملکرد مناسبی دارد، ممکن است برای لابی روشن یک ساختمان یا فضای تجاری مناسب نباشد. در فضاهای پرنور، میزان روشنایی نمایشگر و کنترل انعکاس نور اهمیت بیشتری پیدا می‌کند. برای نمایشگرهای LED نیز امکان تنظیم روشنایی متناسب با ساعات مختلف روز می‌تواند نقش مهمی در کیفیت تصویر و مصرف انرژی داشته باشد.

دسترسی تعمیرات

یکی از نکاتی که گاهی هنگام اجرای پروژه نادیده گرفته می‌شود دسترسی به پشت یا جلوی نمایشگرها برای سرویس است. سازه باید به شکلی طراحی شود که در صورت خرابی یک پنل، ماژول یا کابل، تکنسین بتواند بدون باز کردن کل مجموعه به بخش مورد نظر دسترسی داشته باشد. نوع دسترسی سرویس در مدل‌های مختلف متفاوت است و باید از ابتدا با طراحی پایه ویدئو وال هماهنگ شود.

چه تجهیزاتی برای نصب ویدئو وال لازم است؟

تجهیزات مورد نیاز نصب ویدئو وال بسته به LCD یا LED بودن سیستم، تعداد نمایشگرها، نوع ورودی‌ها و ساختار پروژه متفاوت است. در یک پروژه استاندارد تجهیزات فقط به خود نمایشگرها محدود نمی‌شوند و بخش مکانیکی، برق، انتقال سیگنال و کنترل نیز باید در نظر گرفته شود.

انتخاب کابل و تجهیزات کنترلی باید براساس مشخصات واقعی دستگاه‌ها انجام شود. استفاده از تجهیزات نامتناسب می‌تواند باعث افت کیفیت، قطع و وصل شدن تصویر، محدودیت رزولوشن یا ایجاد تأخیر شود.

مراحل نصب ویدئو وال به صورت گام‌به‌گام

آموزش نصب ویدئو وال زمانی کاربردی است که مراحل پروژه به ترتیب و با دقت اجرا شوند. در ادامه فرآیند اصلی نصب ویدئو وال را از مرحله آماده‌سازی تا تنظیمات نرم‌افزاری بررسی می‌کنیم.

بررسی محل

در نخستین مرحله محل نصب از نظر ابعاد، استحکام، دسترسی برق، مسیر شبکه و شرایط تهویه بررسی می‌شود. وزن کل نمایشگرها، سازه و تجهیزات جانبی باید با ظرفیت محل نصب هماهنگ باشد. در صورت نصب روی دیوار، وضعیت دیوار و نقاط اتصال باید بررسی شود و در پروژه‌های بزرگ بهتر است سازه مستقل و مهندسی‌شده اجرا شود.

اجرای سازه

سازه باید کاملاً‌ تراز و هم‌راستا باشد، زیرا کوچک‌ترین خطای مکانیکی در ردیف اول می‌تواند در ردیف‌های بعدی بیشتر نمایان شود. پایه ویدئو وال باید امکان تنظیم دقیق نمایشگرها را داشته باشد تا فاصله بین پنل‌ها یکنواخت باقی بماند. در سیستم‌های LCD تراز بودن نمایشگرها برای کاهش اختلاف ظاهری خطوط بین پنل‌ها اهمیت زیادی دارد.

نصب نمایشگرها

پس از آماده شدن سازه نمایشگرها طبق نقشه از یک نقطه مشخص نصب می‌شوند. ترتیب نصب باید با شماره‌گذاری و نقشه سیگنال هماهنگ باشد تا هنگام راه‌اندازی هر نمایشگر به ورودی صحیح متصل شود. در این مرحله نباید فشار غیرضروری به قاب، پنل یا کانکتورهای دستگاه وارد شود.

کابل‌کشی برق

مسیر برق باید پیش از نصب نهایی مشخص شده باشد. استفاده از توزیع برق مناسب، رعایت ظرفیت مدار و جلوگیری از ایجاد اتصالات نامطمئن اهمیت زیادی دارد. در پروژه‌های بزرگ، توزیع برق باید به شکلی انجام شود که بار به‌ صورت منطقی میان مسیرها تقسیم شود و دسترسی برای سرویس نیز حفظ گردد.

کابل‌کشی دیتا

پس از برق مسیر انتقال سیگنال اجرا می‌شود. نوع کابل به ورودی و خروجی تجهیزات بستگی دارد و طول مسیر نیز باید با محدودیت‌های فنی تجهیزات هماهنگ باشد. کابل‌ها بهتر است شماره‌گذاری شوند تا در زمان عیب‌یابی مشخص باشد هر مسیر به کدام نمایشگر یا کنترلر متصل است.

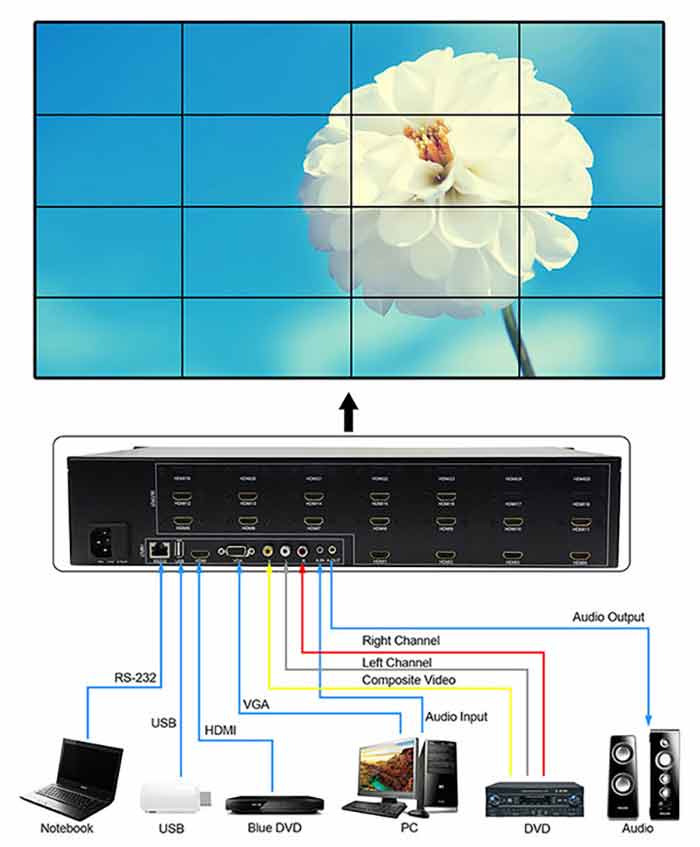

اتصال پردازنده

در سیستم‌های چندنمایشگری پردازنده یا Video Wall Controller وظیفه دریافت و مدیریت سیگنال‌های تصویری را بر عهده دارد. منابعی مانند کامپیوتر، دوربین، پخش‌کننده رسانه یا تجهیزات کنفرانس می‌توانند به ورودی‌های پردازنده متصل شوند و خروجی‌ها براساس آرایش ویدئو وال توزیع شوند.

تنظیم نرم‌افزار

پس از اتصال فیزیکی تنظیمات نرم‌افزاری انجام می‌شود. ترتیب نمایشگرها، رزولوشن، ورودی فعال، نحوه تقسیم تصویر و سایر پارامترهای مربوط به کنترلر باید بررسی شوند. در پروژه‌های LED، نرم‌افزار کنترلر علاوه بر مدیریت سیگنال، برای تنظیم پارامترهای نمایش و ساختار کابینت‌ها نیز کاربرد دارد.

راه‌اندازی ویدئو وال چگونه انجام می‌شود؟

راه اندازی ویدئو وال مرحله‌ای است که در آن ارتباط تمام اجزای فیزیکی و نرم‌افزاری بررسی می‌شود. روشن شدن نمایشگرها به‌ تنهایی به معنی پایان پروژه نیست، باید اطمینان حاصل شود که تمام پنل‌ها تصویر صحیح دریافت می‌کنند، ترتیب آنها درست است و سیستم در شرایط مختلف پایدار باقی می‌ماند.

بررسی سیگنال

ابتدا باید مشخص شود سیگنال از منبع اصلی به پردازنده و سپس به تمام نمایشگرها منتقل می‌شود. قطع بودن یک کابل، انتخاب ورودی اشتباه یا تنظیم نادرست کنترلر می‌تواند باعث نمایش تصویر ناقص یا سیاه شدن بخشی از ویدئو وال شود.

تنظیم رزولوشن

رزولوشن خروجی منبع باید با قابلیت‌های پردازنده و نمایشگرها هماهنگ باشد. تنظیم نادرست Resolution ممکن است باعث کشیده شدن تصویر، نمایش حاشیه‌های ناخواسته یا کاهش کیفیت شود. در این مرحله باید رزولوشن، نرخ تازه‌سازی و نسبت تصویر نیز متناسب با تجهیزات انتخاب شوند.

تنظیم تصویر

روشنایی، کنتراست، رنگ، دمای رنگ و سایر پارامترهای تصویر باید تنظیم شوند. اختلاف روشنایی یا رنگ بین پنل‌ها می‌تواند حتی با وجود اتصال صحیح، کیفیت بصری مجموعه را کاهش دهد.

تست ورودی‌ها

تمام ورودی‌های مورد استفاده باید جداگانه آزمایش شوند. اگر ویدئو وال قرار است هم‌زمان از کامپیوتر، دوربین و پخش‌کننده رسانه استفاده کند، تغییر منبع باید بدون مشکل انجام شود. همچنین بهتر است سیستم در حالت کار مداوم تست شود تا مشکلات احتمالی کابل، گرما یا تنظیمات نرم‌افزاری پیش از تحویل پروژه مشخص شوند.

کالیبراسیون ویدئو وال چیست؟

کالیبراسیون یکی از مهم‌ترین مراحل پس از نصب و راه‌اندازی ویدئو وال است و نقش مستقیمی در کیفیت نهایی تصویر دارد. حتی اگر تمام نمایشگرها به‌ صورت کاملاً دقیق روی سازه قرار گرفته باشند، ممکن است تفاوت جزئی در روشنایی، کنتراست، دمای رنگ یا نمایش طیف‌های رنگی بین پنل‌ها دیده شود. در فرآیند کالیبراسیون، تنظیمات نمایشگرها به شکلی هماهنگ می‌شود که مخاطب یک تصویر یکپارچه و یکنواخت مشاهده کند و مرز میان نمایشگرها کمترین تأثیر را روی تجربه بصری داشته باشد. در ویدئو وال‌های حرفه‌ای این مرحله می‌تواند شامل تنظیم روشنایی، کنتراست، گاما، رنگ و هماهنگی سیگنال میان تمام پنل‌ها باشد. بنابراین در آموزش نصب ویدئو وال نباید کالیبراسیون را یک مرحله فرعی در نظر گرفت، زیرا کیفیت سازه و کیفیت تصویر زمانی به نتیجه مطلوب می‌رسند که این دو بخش در کنار یکدیگر اجرا شوند. در پروژه‌های حساس مانند اتاق کنترل، مرکز مانیتورینگ، سالن کنفرانس، فروشگاه‌های بزرگ و فضاهای تبلیغاتی، کالیبراسیون دقیق اهمیت بیشتری پیدا می‌کند. در چنین محیط‌هایی کوچک‌ترین اختلاف روشنایی یا رنگ میان نمایشگرها می‌تواند به‌ وضوح قابل مشاهده باشد. به همین دلیل بهتر است کالیبراسیون نهایی پس از اتصال تمام ورودی‌ها و انجام تست‌های اولیه انجام شود تا تصویر واقعی سیستم در شرایط کاری مورد بررسی قرار گیرد.

نصب ویدئو وال LED و LCD چه تفاوتی دارد؟

نصب ویدئو وال LED و نصب ویدئو وال LCD از نظر هدف کلی مشابه هستند، اما از نظر ساختار نمایشگر، سازه، کابل‌کشی، فاصله دید و شیوه سرویس تفاوت‌هایی دارند. در ویدئو وال LCD معمولاً چند نمایشگر صنعتی در کنار یکدیگر قرار می‌گیرند و کم بودن ضخامت حاشیه نمایشگرها اهمیت زیادی دارد، زیرا هرچه حاشیه میان پنل‌ها کمتر باشد تصویر نهایی یکپارچه‌تر دیده می‌شود. در مقابل ویدئو وال LED از ماژول‌ها و کابینت‌های LED تشکیل می‌شود و امکان ساخت نمایشگرهایی با ابعاد بسیار بزرگ و شکل‌های سفارشی را فراهم می‌کند. در پروژه‌های LED عواملی مانند Pixel Pitch، فاصله مشاهده، روشنایی محیط و نوع کابینت اهمیت زیادی دارند. برای مثال انتخاب یک LED با Pixel Pitch نامناسب در فاصله نزدیک می‌تواند ساختار پیکسلی تصویر را بیشتر نمایان کند. در LCD نیز عواملی مانند اندازه پنل، حاشیه تصویر، روشنایی، رزولوشن و قابلیت سرویس اهمیت ویژه‌ای دارند. بنابراین نمی‌توان یک روش ثابت را برای تمام پروژه‌ها در نظر گرفت و مراحل نصب ویدئو وال چیست تا حد زیادی به فناوری انتخاب‌شده بستگی دارد.

برای نصب ویدئو وال چه زیرساختی لازم است؟

زیرساخت مناسب پایه اصلی یک پروژه موفق است. پیش از اجرای نصب ویدئو وال باید ظرفیت برق، مسیر عبور کابل‌ها، فضای مورد نیاز برای تجهیزات، تهویه، استحکام محل نصب و دسترسی تکنسین به قسمت‌های مختلف بررسی شود. برق‌رسانی باید متناسب با تعداد نمایشگرها و تجهیزات جانبی طراحی شود و در پروژه‌های بزرگ، استفاده از مدارهای مجزا و حفاظت مناسب اهمیت بیشتری پیدا می‌کند. در کنار برق، زیرساخت شبکه و انتقال تصویر نیز باید از ابتدا مشخص شود. کابل‌های دیتا، HDMI ،DisplayPort ،SDI یا سایر رابط‌های مورد استفاده باید بر اساس نوع پردازنده و تجهیزات انتخاب شوند. مسیر کابل‌کشی بهتر است منظم، قابل دسترس و تا حد امکان جدا از مسیرهای برق پرقدرت باشد. همچنین اگر سیستم به شبکه سازمانی متصل می‌شود، محل تجهیزات شبکه و نحوه مدیریت آن باید پیش از نصب مشخص شود. تهویه نیز موضوع مهم دیگری است. تجمع گرما در فضای پشت نمایشگرها می‌تواند روی عملکرد و طول عمر تجهیزات تأثیر بگذارد. به همین دلیل هنگام طراحی سازه باید فضای کافی برای گردش هوا و سرویس تجهیزات در نظر گرفته شود. در پروژه‌های بزرگ، این موارد بخشی جدایی‌ناپذیر از راه اندازی ویدئو وال محسوب می‌شوند.

نصب و راه‌اندازی ویدئو وال چقدر زمان می‌برد؟

زمان اجرای پروژه به تعداد نمایشگرها، نوع فناوری، ابعاد سازه، وضعیت زیرساخت، پیچیدگی کابل‌کشی و میزان تنظیمات مورد نیاز بستگی دارد. یک ویدئو وال کوچک با زیرساخت آماده ممکن است در مدت کوتاهی نصب و راه‌اندازی شود، اما پروژه‌های بزرگ چند نمایشگری که به سازه سفارشی، پردازنده حرفه‌ای، کابل‌کشی گسترده و کالیبراسیون دقیق نیاز دارند، زمان بیشتری خواهند برد. بخش قابل توجهی از زمان پروژه فقط مربوط به قرار دادن نمایشگرها نیست؛ آماده‌سازی سازه، تراز کردن پنل‌ها، اتصال کابل‌ها، تنظیم ورودی‌ها، پیکربندی پردازنده و تست تصویر نیز باید با دقت انجام شود. بنابراین برای پاسخ دقیق به سؤال نصب و راه اندازی ویدئو وال چگونه است و چقدر زمان می‌برد، باید پیش از اجرا بررسی شود.

آیا نصب ویدئو وال را می‌توان بدون متخصص انجام داد؟

از نظر فنی ممکن است برخی پروژه‌های بسیار کوچک توسط افراد دارای تجربه کافی اجرا شوند، اما نصب سیستم‌های حرفه‌ای بدون متخصص می‌تواند ریسک آسیب به نمایشگرها، سازه یا تجهیزات پردازش تصویر را افزایش دهد. وزن نمایشگرها، حساسیت پنل‌ها، نحوه توزیع بار، برق‌رسانی و تنظیم دقیق تصویر باعث می‌شود اجرای پروژه نیازمند دانش فنی باشد. به‌خصوص در پروژه‌هایی که چندین نمایشگر به یک پردازنده متصل هستند، اشتباه در کابل‌کشی یا تنظیم رزولوشن می‌تواند باعث قطع تصویر، نمایش نادرست محتوا یا ناهماهنگی پنل‌ها شود. استفاده از متخصص در نصب ویدئو وال علاوه بر افزایش کیفیت اجرا، فرآیند عیب‌یابی و خدمات پس از نصب را نیز ساده‌تر می‌کند.

اشتباهات رایج هنگام نصب ویدئو وال

یکی از اشتباهات متداول انتخاب نکردن محل نصب بر اساس فاصله دید و شرایط واقعی محیط است. در چنین شرایطی ممکن است نمایشگر از نظر فنی قدرتمند باشد، اما تصویر از فاصله موردنظر کیفیت بصری مطلوبی نداشته باشد.

اشتباه دیگر، بی‌توجهی به وزن و ابعاد نمایشگرها و استفاده از سازه‌ای است که برای بار واقعی سیستم طراحی نشده باشد.

کابل‌کشی نامنظم، استفاده از کابل نامناسب، پیش‌بینی نکردن مسیر سرویس، تهویه ناکافی، تنظیم نادرست رزولوشن و حذف مرحله کالیبراسیون نیز از خطاهای مهم هستند. همچنین برخی کاربران تمام توجه خود را به نمایشگر معطوف می‌کنند و پردازنده، منبع تصویر و زیرساخت شبکه را نادیده می‌گیرند؛ در حالی که عملکرد نهایی ویدئو وال حاصل هماهنگی تمام این اجزاست.

هزینه نصب و راه‌اندازی ویدئو وال به چه عواملی بستگی دارد؟

هزینه نصب و راه‌اندازی ویدئو وال عدد ثابتی نیست و بر اساس مشخصات پروژه تعیین می‌شود. تعداد نمایشگرها، فناوری LED یا LCD، ابعاد نهایی، نوع سازه، پیچیدگی کابل‌کشی، تجهیزات پردازش تصویر، وضعیت زیرساخت برق و شبکه و میزان تنظیمات و کالیبراسیون از عوامل اصلی هستند. در پروژه‌هایی که سازه اختصاصی یا پردازنده حرفه‌ای نیاز دارند، هزینه اجرای پروژه افزایش پیدا می‌کند. همچنین اگر محل نصب نیازمند اصلاح زیرساخت، تقویت سازه یا ایجاد مسیر جدید برای کابل‌ها باشد این موارد نیز باید در برآورد نهایی لحاظ شوند. بهترین روش این است که قبل از اعلام قیمت محل پروژه، تعداد نمایشگرها، نوع کاربری و تجهیزات موردنظر به‌صورت دقیق بررسی شود.

بعد از نصب ویدئو وال چه خدماتی لازم است؟

یک ویدئو وال حرفه‌ای برای حفظ عملکرد مطلوب به سرویس دوره‌ای، بررسی کابل‌ها، کنترل سیستم تهویه، بررسی ورودی‌ها و در صورت نیاز کالیبراسیون مجدد نیاز دارد. در محیط‌های پرتردد یا پروژه‌هایی که نمایشگرها ساعت‌های زیادی در روز فعال هستند، برنامه نگهداری منظم اهمیت بیشتری پیدا می‌کند. همچنین بهتر است تنظیمات پردازنده، نرم‌افزار و منابع ورودی مستندسازی شود تا در صورت بروز مشکل، عیب‌یابی سریع‌تر انجام شود. وجود دسترسی مناسب به پشت نمایشگرها نیز باعث می‌شود تعمیر یا تعویض قطعات بدون ایجاد اختلال گسترده در سیستم انجام شود. رعایت این موارد هزینه‌های احتمالی آینده را کاهش داده و پایداری سیستم را افزایش می‌دهد.

چک‌لیست نهایی نصب و راه‌اندازی ویدئو وال

نصب و راه‌اندازی ویدئو وال حرفه‌ای فقط به کنار هم قرار دادن چند نمایشگر محدود نمی‌شود؛ کیفیت نهایی زمانی به سطح مطلوب می‌رسد که از مرحله طراحی محل و انتخاب فناوری مناسب تا اجرای سازه، کابل‌کشی، پردازش تصویر، تنظیم نرم‌افزار، کالیبراسیون و خدمات پس از نصب، همه مراحل با دقت اجرا شوند. انتخاب صحیح نمایشگر بین LED و LCD، توجه به فاصله دید، پیش‌بینی زیرساخت برق و دیتا و در نظر گرفتن مسیر مناسب برای تعمیرات، همگی روی عملکرد و طول عمر سیستم تأثیر مستقیم دارند. اگر ویدئو وال قرار است در یک محیط حرفه‌ای مانند اتاق کنترل، سالن کنفرانس، مرکز مانیتورینگ، فروشگاه یا فضای تبلیغاتی استفاده شود، اجرای اصولی پروژه می‌تواند تفاوت محسوسی در کیفیت تصویر، پایداری سیستم و هزینه‌های نگهداری ایجاد کند.
